Infusionsconnector Mini Cross für die Vakuuminfusion
Der Infusionsconnector Mini Cross ermöglicht die kompakte Kreuzführung von Spiralschläuchen bei der Vakuuminfusion. Durch seine kleine Bauform eignet er sich besonders für kleine Bauteile und kompakte Infusionsaufbauten.
Die flache Unterseite liegt unter der Vakuumfolie auf und unterstützt eine zuverlässige Abdichtung im Anschlussbereich. Über die kreuzförmige Durchführung werden Spiralschläuche in unterschiedliche Richtungen geführt, während oben eine zusätzliche Öffnung den Anschluss der Harzzufuhr ermöglicht.
- Anschluss für die Harzzufuhr oben, Spiralschlauch wird durch die Kreuzöffnung durchgeführt
- Material: PP – chemikalienbeständig
- Medien: Epoxid- und Polyesterharz
- Temperatur: -20 °C bis +90 °C, kurzzeitig +100 °C*
- Einsatz: kompakte Kreuzführung für kleine Bauteile
| Artikelnr. | ⌀-Schlauch | VE | Material | D1 | D2 | D3 | H1 |
|---|---|---|---|---|---|---|---|
| ICMC-08-100 | 8 mm | 100 | PP | 8 mm | 6,5 mm | 30 mm | 14 mm |
| ICMC-09-100 | 9 mm | 100 | PP | 9 mm | 6,5 mm | 30 mm | 14 mm |
Vorteile
- Kompakte Bauform für platzsparende Infusionsaufbauten
- Kreuzförmiger Durchgang führt Spiralschläuche in unterschiedliche
Richtungen - Zusätzliche obere Öffnung für den separaten Anschluss der Harzzufuhr
Anwendung
Der Infusionsconnector Mini Cross eignet sich besonders für kleinteilige Infusionsaufbauten, bei denen wenig Platz für
die Schlauchführung bleibt.
Je nach Bauteilgröße werden häufig mehrere Mini Cross in einem Aufbau kombiniert.
Materialien
Der Infusionsconnector Mini Cross ist für den Einsatz mit Epoxid- und Polyesterharz ausgelegt. Das verwendete
Polypropylen (PP) ist chemikalienbeständig.
Welcher Durchmesser zählt?

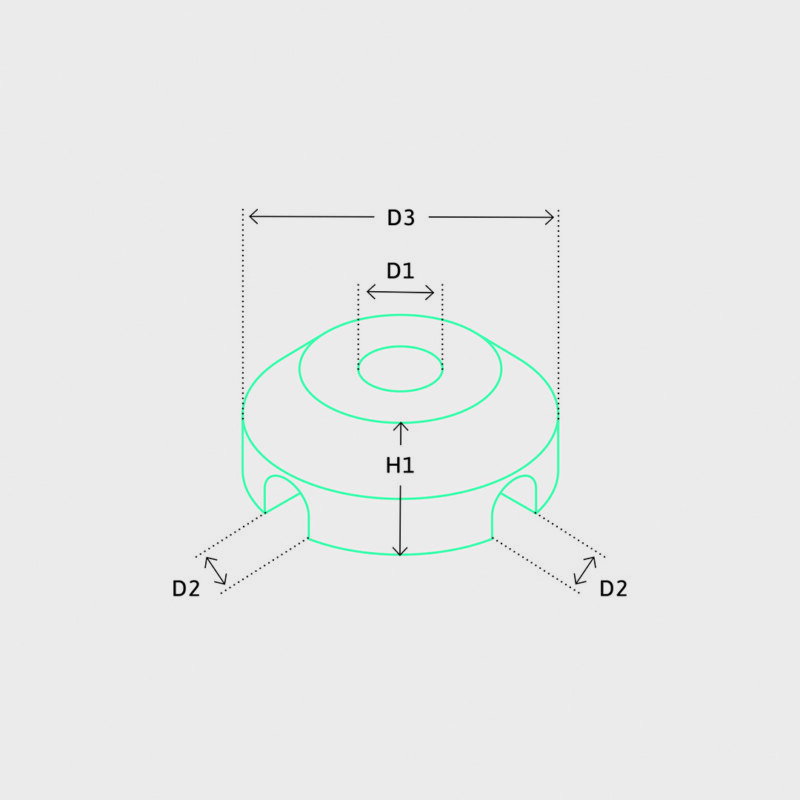

Beim Mini Cross zählen zwei unterschiedliche Maße: Oben wird der Schlauch für die Harzzufuhr angeschlossen – hier zählt dessen Außendurchmesser, danach richtet sich auch die Artikelvariante. Durch die Kreuzöffnung werden zusätzlich Spiralschläuche durchgeführt und im Bauteil verlegt; die Maße dieser Durchführung (D2) sind unabhängig von der Artikelvariante – siehe Tabelle.
Sonderanfertigungen
Auf Anfrage sind auch kundenspezifische Schlauchgrößen und Sonderlösungen möglich.
* Die Temperaturbeständigkeit ist abhängig vom jeweiligen Anwendungsfall und Medium. Der Kunde ist verpflichtet, die Eignung des Produkts unter den spezifischen Einsatzbedingungen selbst zu prüfen.
